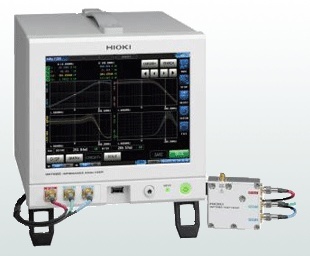

产品名称 : 阻抗分析仪
型号 : 20171127115544
 放大                   返回
←[上一个产品]              [下一个产品]→


  产品详细:

300MHz世界最快、通过高速测量和高反复精度缩短工时、加速生产
  • 测量频率1MHz~300MHz
  • 测量时间:最快0.5ms
  • 基本精度±0.72%rdg.
  • 紧凑主机仅机架一半大小、测试头仅手掌大小
  • 丰富的接触检查功能(DCR测量、Hi-Z筛选、波形判定)
  • 使用分析功能在扫描测量频率、测量信号电平的同时进行测量
主机不带测试治具。需要使用阻抗分析仪IM7580专用的测试治具。
基本参数
测量模式 LCR(LCR测量),分析(扫频测量),连续测量
测量参数 Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
精度保证范围 100 mΩ~5 kΩ
显示范围 Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ)
Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99)
θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF)
D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS)
G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
基本精度 Z: ±0.72 % rdg. θ: ±0.41°
测量频率 1 MHz~300 MHz (100 Hz~10 kHz步进)
测量信号电平 功率 (dbm)模式: -40.0 dbm~ +7.0 dbm
电压 (V)模式: 4 mV~1001 mVrms
电流 ( I )模式: 0.09 mA~200.2 mArms
输出阻抗 50 Ω (10 MHz时)
显示 彩色TFT8.4英寸、触屏
测量时间 最快0.5ms(FAST、模拟测量时间、代表值
功能 接触检查、比较器、BIN判定(分类功能)、面板读取·保存、存储功能、等效电路分析、相关补偿
接口 EXT I/O (处理器), USB通讯, U盘, LAN
RS-232C (选件), GP-IB (选件)
电源 AC 100~240 V, 50/60 Hz, 70 VA max
体积和重量 主机: 215W × 200H × 268D mm, 6.5 kg
测试头: 61W × 55H × 24D mm, 175 g
附件 电源线 ×1, 测试头 ×1, 连接线 ×1, 使用说明书 ×1, CD-R (通讯使用说明书) ×1



测试治具
  测试治具预计于2014年12月发售。
测试治具IM9200

SMD测试治具IM9201

适配器(3.5mm-7mm)IM9906
3.5mm(公头)-7mm转换
PC通讯
GP-IB连接线9151-02
2m长
RS-232C 连接线 9637
line
RS-232C 电缆 9637 9pin-9pin,1.8m长
GP-IB接口Z3000
9263
RS-232接口Z3001
*RS-232C连接线可用于连锁的交叉线。RS232C连接线9637(9针-9针,交叉型)不能用于硬件流控制时。
